Муфты кабельные

Создание силовых электрических сетей, и последующий процесс подключения к ним различного оборудования, сопровождается применением специальной электротехнической арматуры - кабельных муфт. Этот вид кабельного крепежа, скомплектованный из набора деталей и материалов, обеспечивает соединение, оконцевание и разветвление электропроводящих кабелей. Муфты, помимо надежной состыковки силовых кабелей, создают надежную герметизацию и повышают уровень изоляции стыковочного разъема.

В зависимости от области применения, кабельные муфты подразделяются на следующие типы:

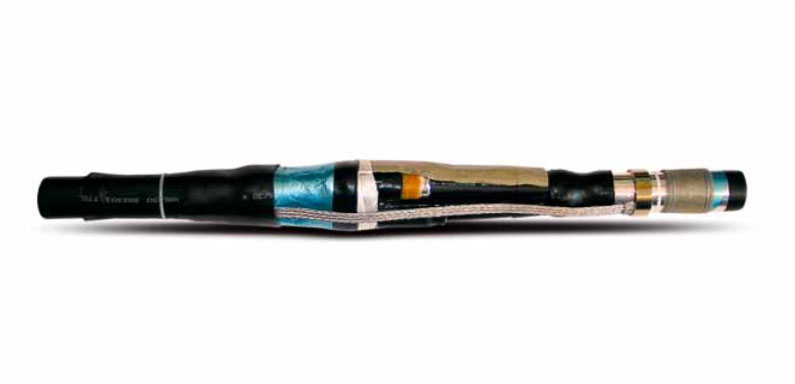

  • соединительные муфты (С) – соединяют кабели устройства;
  • стопорные (Ст) – помимо соединительной функции, выполняют также роль приспособления, предотвращающего стекание кабельных масс при прокладке линий на наклонных трассах;

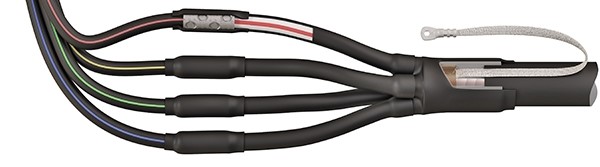

  • стопорно-переходные (СтП) – соединяют кабели разных типов с бумажной изоляцией, используются также для исключения стекания прокладываемой кабельной массы на вертикальных и наклонных трассах;
  • ответвительные (О) – присоединяют кабели ответвления к магистральной линии;
  • концевые (К) – соединяют проводящие линии с электроприборами наружной (КН) и внутренней (КВ) установки;
  • заделки концевые (КВ) – для соединения кабельных линий с электроприборами внутренней установки (заделка не имеет специального защитного кожуха).

Кабельные муфты классифицируются также по маркам, в обозначениях которых указывается тип (назначение), материал и конструкция устройства. Классификация по маркоразмерам определяется габаритами изделий, соответствующих площади сечения кабельных жил. К примеру, обозначение СЭв-4 указывает на то, что данное устройство относится к соединительным эпоксидным муфтам, и у нее разъем четвертого размера в вертикальной плоскости.

От выбора монтажной арматуры в огромной степени зависит надежность и долговечность эксплуатируемых кабельных линий. Для правильного решения необходимо уметь четко ориентироваться в классификации и существующих разновидностях муфт.
