Измерительное оборудование

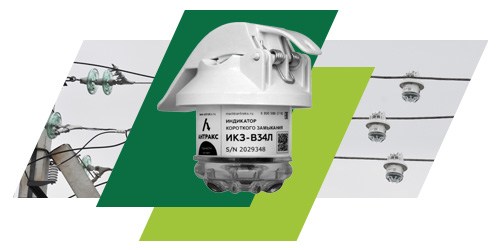

Индикатор Короткого Замыкания (ИКЗ)

Индикаторы короткого замыкания (ИКЗ) для воздушных и кабельных линий распределительных электрических сетей 6 35 кВ предназначены для определения повреждённого участка сети, а также мониторинга состояния линий.

Индикаторы регистрируют аварии основных типов — межфазное замыкание и однофазное замыкание на землю. ИКЗ позволяют задавать параметры регистрации событий для исключения ложных срабатываний и сохраняют в памяти информацию по последним авариям.

Индикаторы не требуют модернизации силового оборудования РП/РТП/ТП, установки измерительных трансформаторов и других дополнительных датчиков. ИКЗ работают на линиях с изолированной, компенсированной, резистивной или заземлённой нейтралью.

Индикаторы позволяют сократить время поиска повреждения и ликвидации неисправностей на линии за счёт секционирования сети и, как следствие, меньшей протяжённости участка для обхода. В результате значительно снижаются потери энергокомпании, связанные с недоотпуском электроэнергии и штрафами со стороны потребителей.

Каждый индикатор короткого замыкания оборудован средством визуального контроля аварийной ситуации: контрастными блинкерами либо сверхъяркими светодиодами в зависимости от модификации.

Мы предлагаем большой ряд модификаций индикаторов короткого замыкания, различающихся методами измерения и способами связи. Индикаторы используют радиоканал ближней связи, сети GSM, проводную связь (используя протоколы MODUS или МЭК-104), релейные выходы, либо передают информацию непосредственно от индикатора к индикатору, выстраивая самоорганизующуюся сеть. Различные модификации приборов позволят подобрать оптимальную модель для решения вашей задачи исходя из таких параметров как: длина ЛЭП, наличие в регионе мобильной связи или выделенного радиоканала, необходимость интегрирования данных в систему верхнего уровня, количество отпаек на линии, необходимая точность измерения

В систему SCADA может быть интегрирована информация, полученная как с сервера сбора данных, так и непосредственно с самих индикаторов. Кроме интеграции в сторонние SCADA-системы мы предлагаем клиент-серверное решение КОМОРСАН, позволяющее оператору определить место и тип повреждения, исходя из топологии сети и аварийной информации от многих индикаторов. Преимущества такого решения — простота использования и низкая стоимость.

Если вас заинтересовала наша продукция вы можете скачать опросные листы, после получения которых мы предложим вам корректное решение под ваши нужды:

Опросный Лист на ИКЗ ВЛ                   Опросный Лист на ИКЗ КЛ
