     ООО "Атом Инжиниринг", являясь официальным дистрибьютором АО "НПО Стример", предлагает к поставке TRANSEC — систему осушения масла в силовых трансформаторах любых типоразмеров.

    Проблема влажности в трансформаторах широко известна. Воздействие влаги и кислорода вызывает деградацию изоляционной бумаги. Одним из продуктов такой химической реакции является H2O. Трансформаторное масло набирает лишь небольшое количество влаги, в то время как более 95% остается в твердой изоляции. Рост процентного содержания влаги ускоряет старение трансформатора и может вызвать межвитковое замыкание, частичные и ползущие разряды, а изменение температуры трансформаторного масла повышает риск выхода трансформатора из строя.

      После осушения трансформаторного масла системой TRANSEC, масло впитывает влагу из изоляционной бумаги и снова поступает в систему осушителя. Благодаря такому циклическому эффекту система TRANSEC сохраняет твердую изоляцию постоянно сухой, что обеспечивает надёжную и безопасную работу и значительно продлевает срок службы трансформатора. В сравнении с другими способами данный способ позволяет выполнить осушку не только масла, но и бумажной изоляции, при работающем трансформаторе, не прибегая к его транспортировке или отключения.

   Принципы работы TRANSEC делают его самым эффективным по операционным затратам решением для осушения изоляции маслонаполненных трансформаторов среди альтернативных способов. Кроме того, в отличии от других способов TRANSEC позволяет постоянно (а не время от времени) поддерживать твердую изоляцию в сухом состоянии, что значительно снижает скорость деградации изоляционной бумаги и связанные с этим риски.





С презентацией TRANSEC можно ознакомиться здесь



Преимущества применения системы TRANSEC:

  1. Непрерывное осушение изоляции маслонаполненного трансформатора в процессе эксплуатации.
  2. Не требует отключения трансформатора при установке и работе.
  3. Для трансформаторов мощностью 1 МВА и выше.
  4. Снижение риска аварий и увеличения срока службы трансформаторов.
  5. Постоянный контроль и монитор уровня влажности с помощью специализированного ПО.
  6. Независимая установка, необходим только источник питания.



Модели:

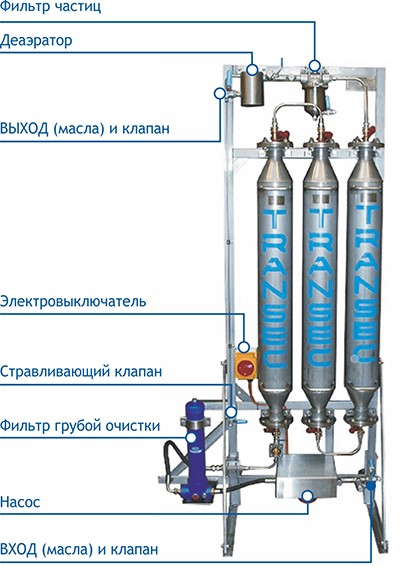

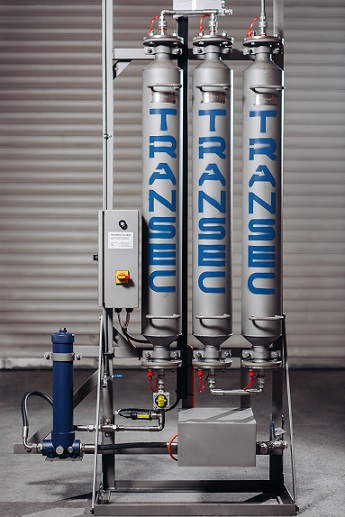

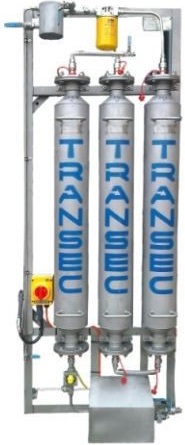

CL3A

Для трансформаторов мощностью более 10 МВА.

Высокая влагоемкость цилиндров ≈  12 литров.

Варианты исполнения: на раме или в защитном шкафу.

Возможно оснащение дополнительным оборудованием:

блоком контроля и мониторинга,

фильтром предочистки масла.

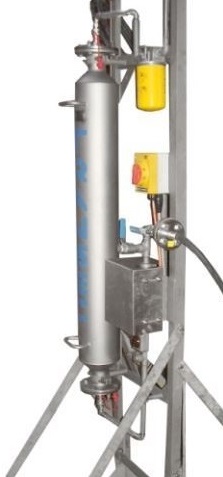

CL1A

Для трансформаторов мощностью менее 10 МВА.

Небольшой вес.

Высокая мобильность.

Возможно оснащение дополнительным оборудованием:

блоком контроля и мониторинга,

фильтром предочистки масла.



С каталогом TRANSEC можно ознакомиться здесь



Технические характеристики:



CL3

CL1



на раме

в шкафу

на раме

Вес, кг

220

350

90

Размеры (ВxШхГ), мм

1950x705x320

2300x915x435

1950x455x320

Материал

Нержавеющая сталь марки 304

Диапазон температур, °C

0°C to + 90°C

Диапазон рабочих температур

3 x 4 = 12

4

Тип трансформатора

> 10 MVA

< 10 MVA

Класс защиты шкафа/рамы

Соответствует IP64 (на раме) / IP65 (в шкафу)

Время установки, ч

5-6 (двумя специалистами)

Макс. температура масла, °C

110°

Производительность насоса, л/ч

90

Электропитание на насос

240В; 50Гц; 0.27кВт / (120В; 60Гц — возможно)

Трубки

Нержавеющая сталь, изгибаемые на месте установки, либо гидравлические гибкие трубки; фланцевые адаптеры, возвратные клапаны и стравливающий клапан

Модули (опция)

Выход: аналоговый 0-20 мА или 4-20 мА для SCADA

Датчики влажности и температуры на входе и выходе с местными LCD-дисплеями

Мониторинг влагосодержания и температуры

Интеграция с IEC61850 SCADA через Ethernet или оптоволокно

Типовые испытания

Проверка герметичности системы при давлении 3 бар в течение 1 ч при 110°C (насос отключен)

Стандартные испытания

Проверка герметичности каждого блока при давлении до 2 бар в течение 30 мин. при 60°C



Дополнительное оборудование:

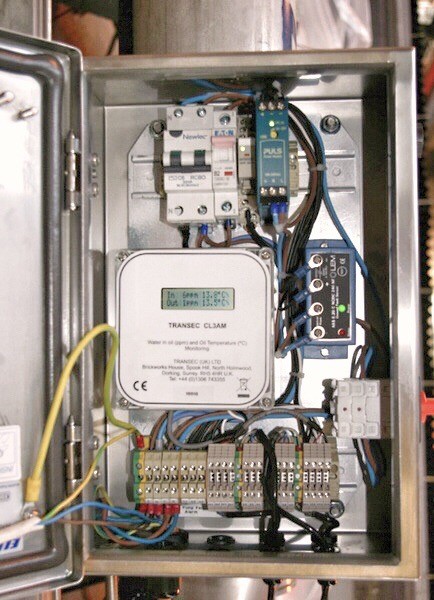

Система мониторинга

ЖК дисплей.

Индикация температуры (в °C) и влагосодержания масла (в ppm) на ВХОДЕ и на ВЫХОДЕ

Аналоговый выход 0-20 мА или 4-20 мА, цифровой выход для SCADA, передача данных на веб-сервер

Контроль питания и защита от перегрузки насоса

Фильтр предварительной очистки

Для трансформаторов с большим количеством шлама.

Очищает масло от механических примесей – уголь, шлам, волокна целлюлозы.

Предотвращает загрязнение поверхности твердой изоляции.

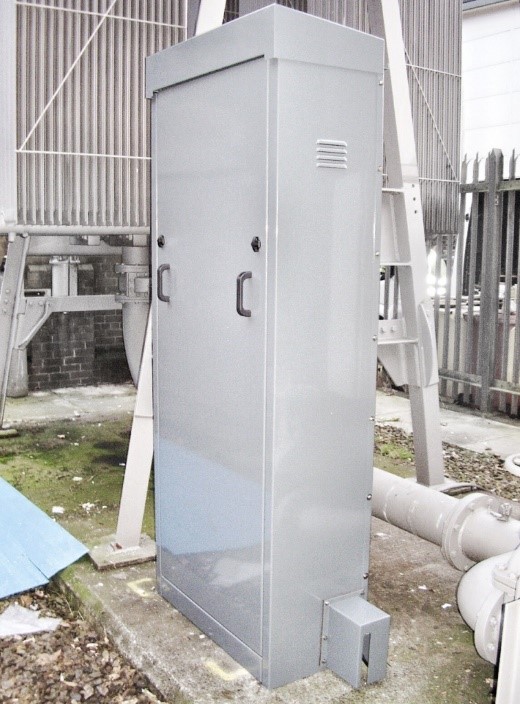

Шкаф

Защищает систему от внешнего воздействия (воды, пыли, и т.д.).

Защищает от вандализма.

Изготовлен из нержавеющей стали или алюминия

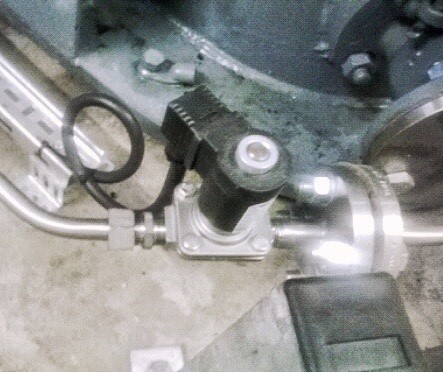

Быстродействующий клапан

Дополнительная безопасность.

Защита от протекания при повреждении трубок.

































































Сертификат соответствия на продукцию
